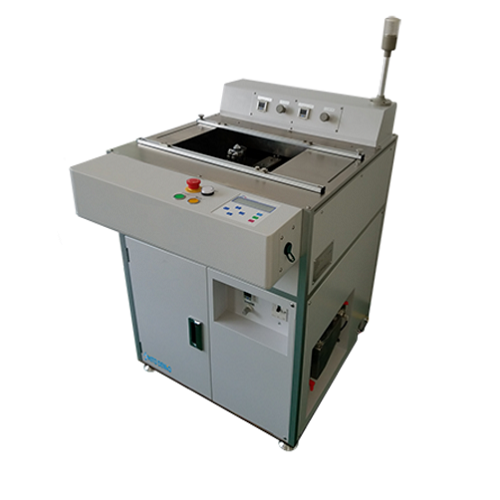

Kết cấu chi tiết của máy hàn sóng chọn lọc MITO DENKO MID25-330F
| Kết cấu sơn phủ | |
| Phun | 2 ống phun áp lực nhỏ (ST-6SK) |
| Khởi động | Động cơ khởi động 5 pha |
| Phạm vi tốc độ dao động | 10 ～ 200㎜ ／sec |
| Điều chỉnh độ cao phun | Bằng tay (20±5 mm) |
| Dung tích máy gia áp | |
| Phương thức | Gia áp không khí |
| Dung tích gia áp | 0.3 – 0.7l |
| Lượng chất trợ hàn | Tự động bơm nén khí (có điều khiển bằng cảm biến) |
| Thải khí | |
| Liên kết thải khí | ống thải (8m3/min) |
| Cổng kiên kết | φ98mm |
| Thiết bị điều khiển | |
| Phương thức | Máy tính |
| Số lập trình NC | 100 bước 40 files (200 bước – 20 files) |
| Nút thao tác | |
| Nút khởi động | Màu xanh |
| Dừng, reset | Nút vàng, nhấn 1 lần là dừng, 2 lần là reset |
| Công tắc dừng khẩn cấp | Màu đỏ |
| Nút điều chỉnh thiết lập | Các loại nút thiết lập số liệu xanh lá cây, vàng, đỏ. |
| Nguồn chính | 10A |
| Nguồn cung cấp | |
| Nguồn | Pha đơn 220V±10% 50／60Hz 0.2kW |
| Áp khí | 0.3 ～ 0.4 Mpa đường kính ngoài φ６mm |
| Phụ kiện | |
| Dây kết nối máy tính, USB (mini-A) | 1 dây, độ dài 2m |
| Sách hướng dẫn | Tiếng trung |
Thông số của máy hàn sóng chọn lọc MITO DENKO MID25-330F
| Kích cỡ bảng mạch phù hợp | |
| Độ lớn | 50W×50L ～ 250W ×330L mm |
| Độ dày | 0.8 ～ 3.0 mm |
| Độ cao của linh kiện | Phù hợp tiêu chuẩn của bảng mạch |
| Ở trên bảng mạch | Dưới 100mm |
| Ở dưới bảng mạch | Dưới 25mm |
| Phạm vi sơn phủ của chất trợ hàn | Kích cỡ bảng mạch: rộng trên 3mm. Bảo đảm chất trợ hàn tại vùng bên cạnh PCB: trong 3mm |
| Điều kiện trạng thái bảng mạch | |
| Đặt PCB | Trên 3mm |
| Trọng lượng bao gồm linh kiện điện tử | Dưới 5.0kg |
| Độ cong bảng mạch | Dưới 1/2 độ dày của PCB |
