Trong lĩnh vực SMT – Công nghệ gắn kết bề mặt, chất lượng kem hàn là yếu tố cốt lõi ảnh hưởng trực tiếp đến hiệu suất hàn reflow và độ tin cậy của bảng mạch in PCB. Máy trộn kem hàn ra đời như một giiar pháp kỹ thuật tối ưu, giúp kem hàn đảm bảo đạt trạng thái đồng nhất trước khi đưa vào quy trình sản xuất. Vậy máy trộn kem hàn là gì? Đây là câu hỏi mà nhiều kỹ sư SMT đặt ra khi bắt đầu tìm hiểu về thiết bị này. Bài viết dưới đây, Hapoin sẽ trình bày chi tiết khái niệm, nguyên lý vận hành và vai trò của thiết bị này trong sản xuất SMT cũng như ứng dụng thực tế, đem đến cái nhìn toàn diện về máy trộn kem hàn trong dây chuyền sản xuất.
Máy trộn kem hàn là gì?
Máy trộn kem hàn là thiết bị chuyên dụng trong SMT có thiết kế để trộn đều kem hàn (hỗn hợp gồm bột thiếc, chất trợ hàn và phụ gia) giúp đạt được độ nhớt và tính đồng nhất tối ưu trước khi in lên PCB. Kem hàn thường được bảo quản ở nhiệt độ thấp từ 0-10°C để duy trì tính chất hóa học. Trước khi sử dụng, kem hàn cần được làm ấm đến nhiệt độ phòng (khoảng 25°C) và trộn kỹ để khôi phục trạng thái lý tưởng. Việc trộn kem hàn thủ công không chỉ tốn thời gian mà còn dễ gây ra hiện tượng phân tách thành phần hoặc tạo bọt khó ảnh hưởng đến chất lượng của mối hàn. Máy trộn kem hàn sẽ giúp tự động hóa quá trình này, loại bỏ đi các yếu tố không mong muốn, đảm bảo kem hàn sẵn sàng cho bước in khuôn kem hàn. Đây là thiết bị đặc biệt quan trọng trong môi trường sản xuất hàng loạt, nơi yêu cầu tính ổn định và độ chính xác lên hàng đầu. Máy trộn kem hàn chính là công cụ giúp chuẩn hóa chất lượng và vật liệu hàn, làm giảm thiểu sai sót ngay từ khâu đầu vào.

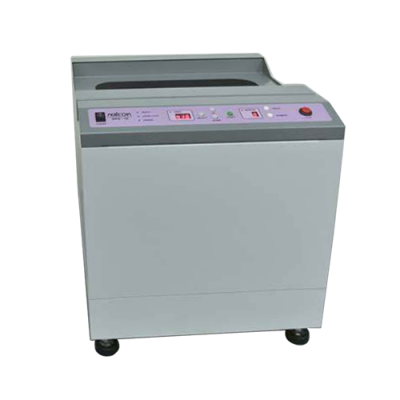

MALCOM SPS-10 là Model máy trộn kem hàn của hãng Malcom
Nguyên lý hoạt động của máy trộn kem hàn
Máy trộn kem hàn hoạt động dựa trên cơ chế quay ly tâm kép (dual centrifugal motion), kết hợp giữa chuyển động quay công và quay tự, tạo ra lực trộn hiệu quả. Quy trình vận hành bao gồm các giai đoạn sau:
- Chuẩn bị kem hàn: Kem hàn được lấy từ kho lạnh, đặt trong hộp chứa kín (thường là lọ nhựa hoặc ống tiêm chuyên dụng). Hộp kem hàn thiếc sau đó được lắp vào khoang trộn của máy, đảm bảo không bị rò rỉ hoặc nhiễm bẩn từ môi trường bên ngoài.
- Cơ chế quay ly tâm: Máy sử dụng động cơ tốc độ cao (thường từ 300-1000 RPM, tùy cấu hình) để quay hộp kem hàn theo hai trục: trục chính (quay công) và trục riêng của hộp (quay tự). Lực ly tâm sinh ra từ chuyển động kép này khuấy trộn đều bột thiếc và chất trợ dung, đồng thời phá vỡ các liên kết không mong muốn trong hỗn hợp. Một số model cao cấp còn tích hợp hệ thống hút chân không (vacuum system) để loại bỏ bọt khí, nâng cao độ mịn của kem hàn.
- Kiểm soát thông số: Người vận hành cài đặt thời gian trộn (thường từ 2-10 phút) và tốc độ quay qua bảng điều khiển. Máy cũng có thể duy trì nhiệt độ ổn định (25°C ± 2°C) trong suốt quá trình, giúp kem hàn đạt độ nhớt phù hợp với yêu cầu in stencil.
Cơ chế này đảm bảo tính đồng nhất của kem hàn, đồng thời giảm thiểu oxy hóa – yếu tố quan trọng trong SMT để ngăn ngừa các lỗi hàn như cầu thiếc (solder bridge) hoặc hàn lạnh (cold joint). Xét về khía cạnh kỹ thuật, nếu hỏi máy trộn kem hàn là gì, câu trả lời nằm ở hệ thống quay ly tâm kép tiên tiến, cho phép trộn đều hỗn hợp bột thiếc và chất trợ dung với hiệu suất vượt trội so với phương pháp thủ công, tối ưu hóa chất lượng đầu vào cho quy trình in stencil và hàn reflow.
Tìm hiểu nguyên lý hoạt động của máy trộn kem hàn thiếc là gì (Ảnh: Internet)
Vai trò của máy trộn kem hàn là gì trong sản xuất SMT
Trong dây chuyền SMT, máy trộn kem hàn đóng vai trò nền tảng trong khâu chuẩn bị vật liệu, ảnh hưởng trực tiếp đến các công đoạn tiếp theo như in stencil, đặt linh kiện (pick-and-place) và hàn reflow. Cụ thể:
- Đảm bảo chất lượng kem hàn: Kem hàn được trộn đều loại bỏ hiện tượng phân tách giữa bột thiếc và flux, giúp in stencil chính xác lên các pad hàn trên PCB. Điều này giảm thiểu lỗi như thiếu kem hàn (insufficient solder) hoặc thừa kem hàn (excess solder), vốn có thể dẫn đến ngắn mạch hoặc mối hàn yếu.
- Đảm bảo chất lượng kem hàn: Kem hàn được trộn đều loại bỏ hiện tượng phân tách giữa bột thiếc và flux, giúp in stencil chính xác lên các pad hàn trên PCB. Điều này giảm thiểu lỗi như thiếu kem hàn (insufficient solder) hoặc thừa kem hàn (excess solder), vốn có thể dẫn đến ngắn mạch hoặc mối hàn yếu.
- Tối ưu hóa hiệu suất dây chuyền: So với trộn thủ công, máy trộn kem hàn tự động rút ngắn thời gian chuẩn bị (từ 20-30 phút xuống còn 5-10 phút), đồng thời đảm bảo tính ổn định giữa các mẻ kem hàn. Điều này đặc biệt quan trọng trong sản xuất SMT hàng loạt, nơi mỗi giây đều ảnh hưởng đến năng suất.
- Nâng cao độ tin cậy sản phẩm: Kem hàn ở trạng thái tối ưu tạo ra mối hàn chắc chắn sau reflow, tăng độ bền cơ học và điện học của PCB. Điều này đáp ứng tiêu chuẩn khắt khe trong các ngành như điện tử tiêu dùng, ô tô và y tế, nơi lỗi hàn nhỏ có thể gây hậu quả nghiêm trọng.
Nhờ vậy, máy trộn kem hàn thiếc không chỉ là công cụ hỗ trợ mà còn là yếu tố quyết định chất lượng đầu vào, liên kết chặt chẽ với các bước tiếp theo trong quy trình SMT. Khi xem xét máy trộn kem hàn là gì trong sản xuất, ta thấy nó là mắt xích không thể thiếu để đảm bảo sự trơn tru và hiệu quả của dây chuyền.
Ứng dụng thực tế của máy trộn kem hàn thiếc
Máy trộn kem hàn được ứng dụng rộng rãi trong sản xuất SMT và các lĩnh vực liên quan, nhờ khả năng đảm bảo chất lượng kem hàn trong môi trường công nghiệp. Một số ứng dụng nổi bật bao gồm:
- Sản xuất linh kiện điện tử: Đảm bảo kem hàn đồng nhất cho các sản phẩm như điện thoại thông minh, máy tính bảng và bo mạch máy tính, nơi mật độ linh kiện SMT cao và yêu cầu độ chính xác tuyệt đối.
- Công nghiệp ô tô: Hỗ trợ gia công bảng mạch điều khiển (ECU – Electronic Control Unit) trong xe hơi, đòi hỏi mối hàn bền vững dưới điều kiện rung động và nhiệt độ khắc nghiệt.
- Thiết bị y tế: Đóng góp vào sản xuất các thiết bị như máy đo huyết áp, máy siêu âm, với tiêu chuẩn nghiêm ngặt về độ tin cậy và an toàn.
- Nghiên cứu và phát triển (R&D): Được sử dụng trong phòng thí nghiệm để thử nghiệm các loại kem hàn mới (ví dụ: kem hàn không chì – lead-free solder paste) hoặc tối ưu hóa quy trình hàn reflow cho các thiết kế PCB phức tạp. Ở đây, câu hỏi máy trộn kem hàn là gì càng trở nên rõ ràng khi nó hỗ trợ cả thử nghiệm lẫn sản xuất thực tế.
Ứng dụng nổi bật của máy trộn kem hàn trong sản xuất linh kiện lắp ráp (Ảnh: Internet)
Lợi ích kỹ thuật và lưu ý khi sử dụng
- Lợi ích: Máy trộn kem hàn tăng độ chính xác của quy trình SMT, giảm tỷ lệ lỗi hàn (dưới 1% nếu vận hành đúng), kéo dài thời gian sử dụng kem hàn (pot life) và cải thiện hiệu suất tổng thể của dây chuyền.
- Lưu ý: Để đạt hiệu quả tối đa, cần tuân thủ hướng dẫn từ nhà sản xuất kem hàn về thời gian và nhiệt độ trộn; vệ sinh định kỳ khoang trộn để tránh nhiễm chéo giữa các loại kem hàn; và kiểm tra độ mòn của linh kiện máy (như vòng đệm hoặc trục quay) để duy trì hiệu suất ổn định. Những lưu ý này giúp giải đáp phần nào câu hỏi máy trộn kem hàn là gì trong khía cạnh vận hành thực tiễn.
>>> Có thể bạn quan tâm: So sánh hiệu suất các loại máy trộn kem hàn
Kết luận
Trên đây là những thông tin chi tiết về máy trộn kem hàn là gì? Đây là thiết bị kỹ thuật không thể thiếu trong SMT, đảm bảo kem hàn đạt chất lượng tối ưu trước khi bước vào quy trình in stencil và hàn reflow. Với nguyên lý quay ly tâm tiên tiến, thiết bị này mang lại tính đồng nhất, loại bỏ bọt khí và nâng cao hiệu suất sản xuất. Vai trò của nó trong việc giảm lỗi hàn và tăng độ tin cậy của PCB giúp đáp ứng các yêu cầu khắt khe của ngành công nghiệp điện tử hiện đại. Từ sản xuất hàng loạt đến nghiên cứu phát triển, máy trộn kem hàn không chỉ hỗ trợ mà còn định hình chất lượng tổng thể của dây chuyền SMT, khẳng định tầm quan trọng trong bối cảnh công nghệ ngày càng phát triển.
Jasmine Wu – Hapoin
