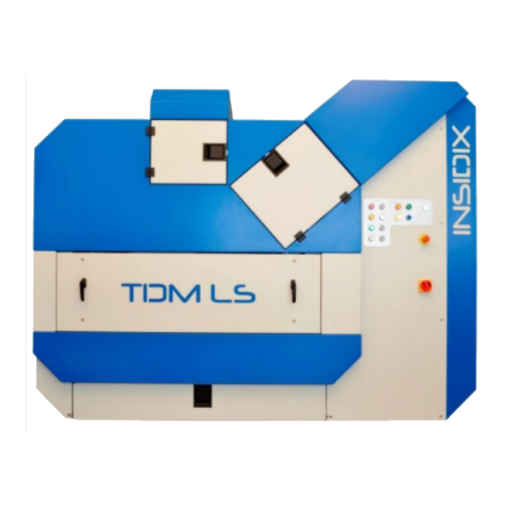

TDM TDM LARGE SCALE Máy đo độ phẳng/Đo độ cong vênh:
TDM Compact là một công cụ linh hoạt dùng cho một loạt các ứng dụng trong các lĩnh vực phát triển quy trình, phân tích lỗi, độ tin cậy và kiểm soát chất lượng. Để đưa ra một sản phẩm hoàn thiện phục vụ cho nhu cầu đo độ cong vênh. TDM LARGE SCALE bổ sung cho TDM Compact. Đời TDM đầu tiên được thiết kế để phân tích bề mặt diện tích tương đối nhỏ (lên tới 150×150 mm) trong khi TDM Large Scale cung cấp kiểm tra bề mặt diện tích lên tới 400×400 mm. Nhờ đó việc phân tích nhiệt độ hóa học của bảng, wafer, và những vật có kích thước lớn trở nên dễ dàng hơn.
Hình ảnh 3D có độ chính xác cao:
TDM là sản phẩm được cấp bằng sáng chế về đo độ cong vênh dưới nền nhiệt. TDM sử dụng công nghệ chiếu viền (còn gọi là chiếu moiré) để không tiếp xúc, thu được toàn bộ hình ảnh 3D với độ phân giải thấp tới 1,5 Pha. TDM-Compact thu được hình ảnh 3D đầy đủ, có độ chính xác cao của các thiết bị có kích thước lên tới 600 mm x 430 mm. Đồng thời, khả năng làm nóng và làm mát mạnh mẽ của nó cho phép sử dụng bất kỳ cấu hình nhiệt độ nào trên mẫu thử nghiệm. Phần mềm tích hợp cung cấp các công cụ đưa ra các kết quả dưới dạng sơ đồ 3D, sơ đồ vectơ, chế độ xem hình học và cấu hình 2D do người dùng tùy chỉnh.
Kích thước mẫu:
- Khả năng tương thích cao
- Tối ưu hóa quá trình bảo dưỡng
- Đặc tính thành phần và PCB theo tiêu chuẩn JEITA-ED-7306 IPC-9641 JEDEC 22B112A và IPC / JEDEC J-STD-020D.
- Công tác kiểm tra nhanh, chu kỳ BẬT / TẮT, v.v.
Ưu điểm:
- Hệ thống máy sưởi trên / dưới được kiểm soát độc lập cho sự phân bố nhiệt độ vượt trội.
- Làm nóng và làm lạnh nhanh chóng
- Camera độ phân giải cực cao để phân tích tính năng tốt và các phép đo cong vênh chính xác hơn.
- Ngăn kéo thiết kế đơn giản dễ dàng sử dụng
Thông số kỹ thuật của TDM TDM LARGE SCALE Máy đo độ phẳng/Đo độ cong vênh:
| Hình ảnh | Chiếu trực tiếp vào mẫu, đo không tiếp xúc |
| Chức năng | Phân tích địa hình: chức năng z(x,y) của nhiệt độ |
| Kích thước mẫu tối đa | 600mm*430mm |
| Kích thước lò
|
400mm*400mm |
| Tầm nhìn (x,y) | Kích thước từ 30*30 đến 400*400 |
| Chiều sâu của tầm nhìn | Lên đến 25mm |
| Độ phân giải camera CCD | 5 megapixel |
| Tính chính xác | +/- 1 micron hoặc 2% giá trị đo, tùy theo giá trị nào lớn hơn |
| Độ chính xác (x,y) | 15um đến 200um phụ thuộc vào FOV |
| Phạm vi nhiệt | Nhiệt độ phòng đến 300 độ C |
| Phương pháp làm nóng | Đèn IR – đỉnh và đáy |
| Tỉ lệ nhiệt | Lên đến +3 độ C/s |
| Phương pháp làm mát | Điều chỉnh mức gió |
| Tỉ lệ làm mát | -2° C/s đến hơn 120° C |
| Kích thước | 200*150*250 cm |
| Trọng lượng | 500 Kg |
| Nguồn điện | 380 VAC, 50Hz |
