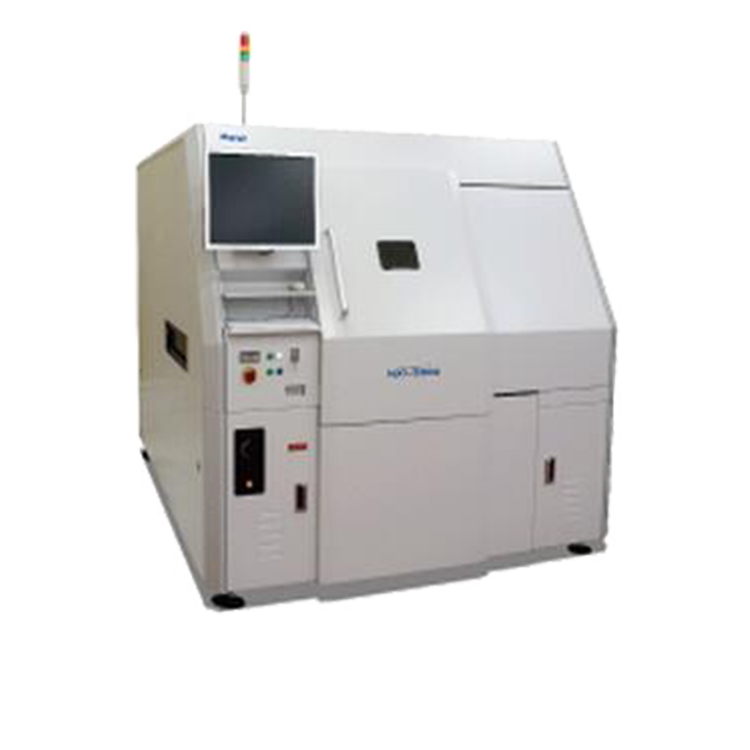

NAGOYA NXI-3300 Máy kiểm tra tia 3DX tự động dạng online

LIÊN HỆ +84 39 884 8969 ĐỂ NHẬN BÁO GIÁ

Đặc điểm của Máy kiểm tra tia 3DX tự động dạng online Nagoya NXI-3300

Tự động kiểm tra khuyết tật mối hàn thiếc.
Phương thức scan trực tuyến tốc độ cao, kiểm tra đối với cả hai mặt PCB để thu được hình ảnh kết quả đo.
Khu vực scan có tầm nhìn lớn hơn, chịu ảnh hưởng từ PCB nhỏ hơn.
Giảm thời gian di động cơ khí, tăng độ chính xác.
Có thể theo dõi toàn bộ PCB, thỏa mãn nhu cầu kiểm tra toàn bộ các mặt của PCB.
Toàn bộ thời gian kiểm tra cả hai mặt pcb ngắn nhất 75s.
Độ phân biệt tự do thay đổi từ 12μm đến 30μm theo từng phương án cung cấp.
Triển khai số liệu CAD, thực hiện kiểm tra toàn diện, thông qua số liệu CAD nắm bắt được tọa độ linh kiện để từ đó thực hiện việc kiểm tra.
Thông qua việc phân tích ảnh cắt lớp có thể nhanh chóng phát hiện ra khuyết tật.
Thông qua thiết lập kiểm tra trước đó để tiến hành kiểm tra độ cong vênh.
Có thể kiểm tra đối với BGA, CSP, và các loại linh kiện dán, cắm khác.
Đặc biệt thích hợp trong lĩnh vực điện tử ô tô cần độ chính xác, tin cậy và yêu cầu cao.

Thông số của Máy kiểm tra tia 3DX tự động dạng online Nagoya NXI-3300


Kích cỡ PCB tương thích	W80×L50~W510×L460mm
Khu vực kiểm tra	W80×L30~W510×L440mm
Độ dày PCB tương thích	0.4-3.0mm
Trọng lượng PCB tương thích	Lớn nhất 4kg
Khoảng cách trên dưới có tác dụng	Trên: 40mm, dưới: 30mm
Hạng mục kiểm tra	Hiện tượng bóng hàn tại bộ phận điện cực mặt dưới (BGA、CSP、LGA、QFN): hình dạng, dị vật, dính mối hàn,… Vị trí dán bị lệch (bóng bán dẫn, điện dung, điện trở) và linh kiện cắm (QFP,SOP): quá thiếc, hàn bị hở, vênh, dính…

Máy phát tia X	Microfocus
Điện áp ống	40～100kV
Dòng điện trong ống	0～200μA
Kích cỡ tiêu điểm	7μm
Máy kiểm tra tia X	Máy scan tuyến tính
Độ phân giải	12-30μm
Áp lực không khí	0.4-0.5Mpa
Nguồn	Ba pha AC 200/208/220/230/240V, ±10%
Điện áp tiêu hao	7.0kVA
Điều kiện môi trương	Nhiệt độ 10-35 độ C, độ ẩm 35-80%RH
Lượng rò rỉ tia X	Dưới 0.5μSv/h
Ngoại hình/ trọng lượng	W1890×D2560×H1800mm, 3500kg
