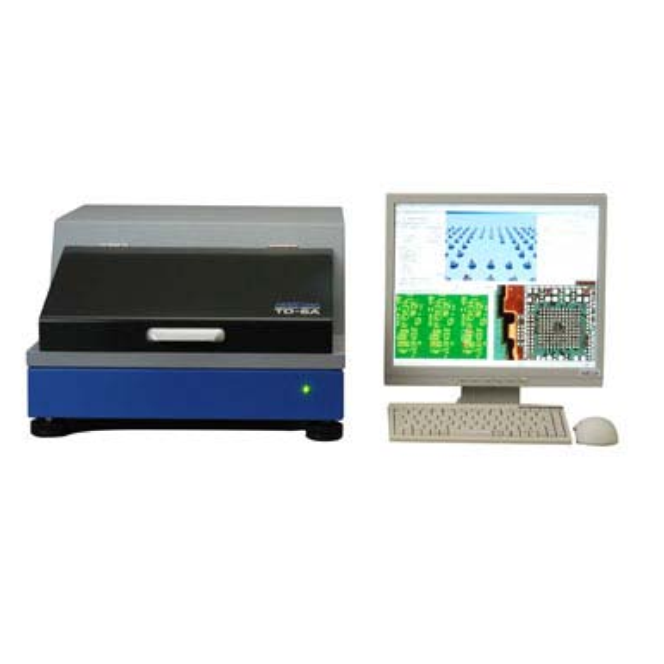

Đặc điểm của MALCOM TD-6A Máy kiểm tra SPI:
- Thông qua scan bằng laser, để chụp lại được hình ảnh 3D.
- Áp dụng LED 16.77 triệu màu, tăng khả năng hiển thị chính xác, đối với mọi loại bảng mạch.
- Áp dụng Gerber File, trong thời gian ngắn có thể ra được kết quả kiểm tra.
- Dựa vào nhu cầu của khách hàng có thể lựa chọn 2D/3D
- Có thể căn cứ vào việc kiểm tra số liệu mỗi ngày để tiến hành phân tích SPC (lựa chọn).
Thông số của máy kiểm tra SPI MALCOM TD-6A:
Thông số cơ bản:
| Hạng mục | Thông số | |
| Kiểm nghiệm | Nội dung | Độ dịch chuyển, diện tích, độ cao, thể tích của mối hàn |
| Phạm vi độ cong của bảng mạch | ±3mm | |
| Phạm vi đo | 长 5.85mm 宽 4.39mm 高 50～300μm | |
| Độ phân giải kiểm tra | Khoảng 5.2μm | |
| Chức năng quyết định kết quả kiểm tra | Thông qua hình ảnh tiến hành kiểm tra dựa trên thiết lập giá trị tiêu chuẩn trước đó để tự động đưa ra quyết định. | |
| Tốc độ 2D | 1 tầm nhìn/s (5.85mm x 4.39mm) | |
| Tốc độ 3D | 6 lập phương mm 7.5s (phân giải 5.2μm×20μm) | |
| Số liệu kiểm tra tạo thành | 150 hình ảnh/bảng mạch
Cũng có thể thông qua Gerberdate |
|
| Số liệu kiểm tra đầu ra | File text; SPC (OPTION). | |
| Kích cỡ bảng mạch | Kích cỡ: 50×50mm～250×330mm
Độ dày: 0.5～3.0mm |
|
| Phạm vi kiểm nghiệm | 240×320mm | |
Máy móc đi kèm:
| Hạng mục | Thông số |
| Máy | TD-6A |
| Nguồn, dây cáp | Nguồn, dây cáp (bao gồm bộ phận cố định bảng mạch) |
| Máy điều khiển | Máy điều khiển màn hình 17 inch |
| Hệ thống nhập liệu | Bàn phím, chuột |
| Sách hướng dẫn | Sách hướng dẫn |
| Giấy bảo đảm | Giấy bảo đảm |
