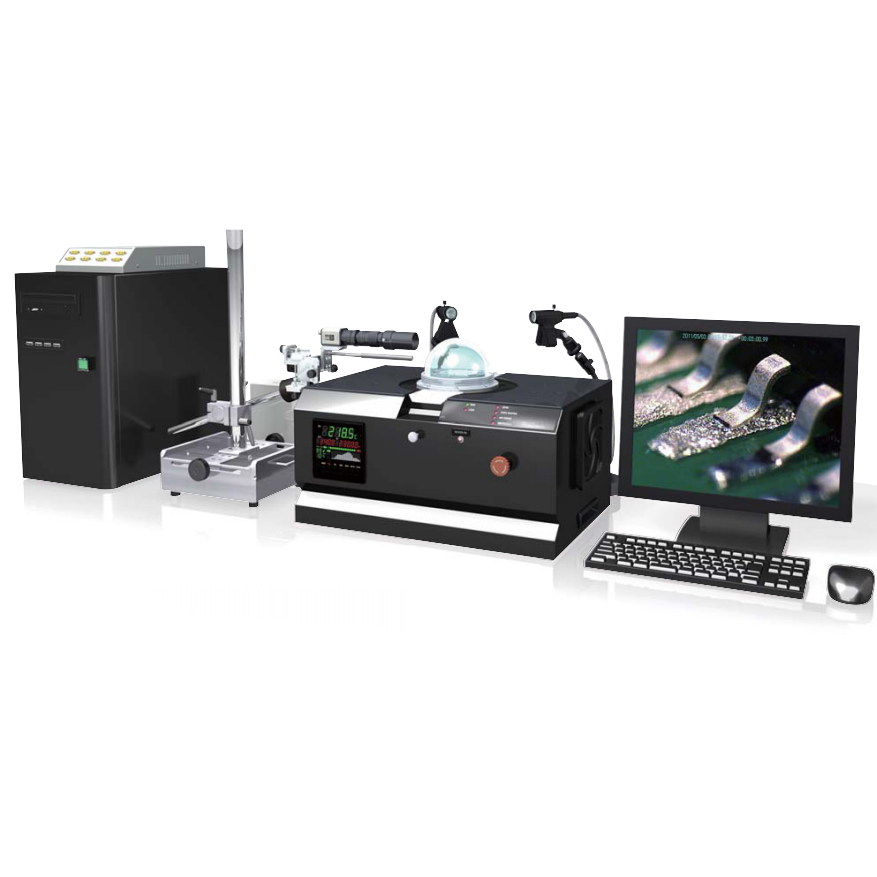

Đặc điểm của Máy quan sát hiển vi lò hàn reflow CORES Core9050B
- Mô phỏng các hiện tưởng xảy ra bên trong lò hàn reflow.
- Tiến hành quan sát theo phương ngang 360 độ, phương thẳng đứng 180 độ.
- Áp dụng phương thức gia nhiệt đối lưu để tái hiện môi trường lò hàn reflow.
- Áp dụng file độc quyền của CORES: “CORE”, có thể tạo thành clip hoặc ảnh theo sở thích sau khi quay
Thông số của Máy quan sát hiển vi lò hàn reflow CORES Core9050B
| Số hiệu | Core9050B |
| Nguồn | AC100V±10%（50/60Hz） |
| Công suất | 1700VA |
| Cung cấp áp lực khí | 0.6-0.9Mpa |
| Lượng tiêu hao khí | 200L/min |
| Kích cỡ | Máy chủ: W450xD405xH306 mm
Máy điều khiển: W235xD400xH375 mm |
| Trọng lượng | Máy chủ: 19kg
Máy điều khiển: 19kg Giá camera: 20kg
|
| Nhiệt độ môi trường | 25℃±5℃ |
Tiêu chuẩn gia nhiệt:
| Máy gia nhiệt | 100V 350Wx4 |
| Tuổi thọ máy gia nhiệt | Khoảng 5000h |
| Phương thức gia nhiệt | Nhiệt nóng gia nhiệt đối lưu |
| Nhiệt độ gia nhiệt | Nhiệt độ thường ~ 300℃ (nấc 1℃) |
| Phạm vi gia nhiệt | W50 x D50 x H20mm |
Tiêu chuẩn camera:
| Cảm biến | 1/3” interline |
| Độ phân giải | 380,000 pixels in colour |
| Tỉ lệ chuyển đổi | Standard magnification：(×8 ～ 64) ( Standard )
High magnification：(×32 ～ 256) ( Option ) ( Resolution1,280 x 1,024 pixels on 19’ monitor ) |
| Phạm vi | Standard magnification：W 25.0mm × D 18.8mm ～ 2.9mm × H 2High magnification：W 6.3mm × D 4.8mm ～ 0.8mm × H 0.6mm |
| W.D | Standard magnification: 82 mm High magnification: 83 mm |
Tiêu chuẩn chiếu sáng:
| Nguồn quang | 100W đèn halogen |
| Tuổi thọ | Khoảng 1000h |
| Cường độ trung bình | 600.000 lux |
| Công suất | 130VA |
Tiêu chuẩn chức năng:
| Thiết lập biểu đồ nhiệt độ | Tối đa 16 điểm |
| Ghi nhớ hình ảnh | Nhiệt độ, thời gian, clip (AVI,COR*MPG) lớn nhất 30 frames/s
Ảnh (bmp,jpg) |
| Bộ phận nhớ | Temperatures of max 8 points(via 8 channels) of the target piece can be measured with thermocouples and in accordance with the temperature profile.
The measured data can be saved in CSV. |
