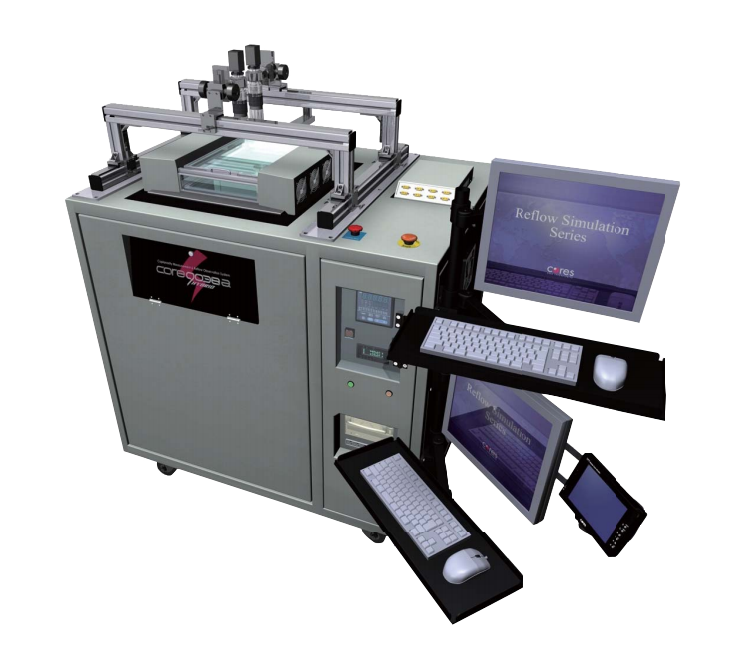

CORES CORE9038A Máy đo độ phẳng và hệ thống quan sát reflow

LIÊN HỆ HOTLINE: 039 884 8969 ĐỂ NHẬN BÁO GIÁ

Đặc điểm của CORES CORE9038A Máy đo độ phẳng và hệ thống quan sát reflow:

Dựa vào màu sắc 3D phân biệt giữa biểu đồ đường cong và đường xoắn đối với bảng mạch để tiến hành quan sát một cách rất trực quan.
Dựa vào sự phân bố màu sắc đối với sự biến đổi hình dạng của bảng mạch khi gia nhiệt để hiển thị theo thời gian thực.
Có thể từ hình ảnh 3D lấy ra 2 điểm bất kì tiến hành hiển thị mặt sóng cắt.
Từ 0.1mm đến 50mm, với vạch 0.1mm có thể chọn một khoảng cách nhất định.
Thông qua việc sửa độ phẳng (Lấy 3 điểm bất kì trên bảng mạch làm mốc) để hiệu chỉnh bảng mạch lỗi.
Thông qua hiệu chỉnh cắt bỏ bề mặt và hiệu chỉnh thẳng có thể loại bỏ sai số quá lớn.
Có thể tiến hành phân tích đối với số liệu của 1 khu vực chỉ định

Thông số của CORES CORE9038A Máy đo độ phẳng và hệ thống quan sát reflow:

Nguồn		AC 200V±5%，50/60Hz
Công suất		Khoảng 14KVA Máy chủ: 13KVA (200V) Bộ phận điều khiển：200VA (100V) Bộ phận quan sát: 200VA (100V)
Bánh khởi động		2 trục (x-y)
Cảm biến biến vị 1 ※1	Nguồn quang, bước sóng	Đi ốt quang. Màu đỏ，670mm JIS class 1
	Độ phân giải	0.3μm
	Điểm đường kính	7μm
Cảm biến biến vị 2 ※2	Nguồn quang, bước sóng	Đi ốt quang. Màu đỏ，650mm JIS class 2
	Độ phân giải	0.8μm
	Điểm đường kính	50μm
Cung cấp áp lực khí		0.6Mpa~0.9Mpa
Tiêu hao khí		650L/min
Trọng lượng		Máy chủ: 200kg Máy theo dõi: 60kg
Kích cỡ		W1110xD910xH1000 (mm)
Không gian lắp đặt tiêu chuẩn		W2000xD1500xH2000 (mm)
Nhiệt độ môi trường		25℃±3℃

Thông số đo:

Khoảng cách đo		Trục X 210mm, trục Y 300mm
Phạm vi đo	Cảm biến dịch chuyển1	Cảm biến dịch chuyển 1 ±1000μm
	Cảm biến dịch chuyển2	Cảm biến dịch chuyển 2 ±4500μm
Độ chính xác	Cảm biến dịch chuyển 1	±1% of reading ±2μm
	Cảm biến dịch chuyển 2	±1% of reading ±5μm
Tái tuyến tính	Cảm biến dịch chuyển 1	5μm
	Cảm biến dịch chuyển 2	10μm
Chuyển đổi AD		Độ phân giải 16 bit
Lấy mẫu		0.004mm、0.01mm、0.02mm、0.05mm、0.1mm、1mm
Khoảng giữa 2 lần đo		Trên 0.1mm, vạch 0.01mm
Tốc độ đo		0.1mm/s、0.2mm/s、0.5mm/s、1.0mm/s、2.0mm/s、4.0mm/s、8.0mm/s、16.0mm/s、32.0mm/s、100.0mm/s、150.0mm/s、200.0mm/s

Thông số gia nhiệt:

Tiêu chuẩn gia nhiệt	200V，3000W，4 máy
Máy gia nhiệt	Dựa vào máy điều chỉnh nhiệt độ, thyrister, ngẫu nhiệt điện tiến hành điều khiển.
Tuổi thọ máy gia nhiệt	Khoảng 5000h
Cách gia nhiệt	Gia nhiệt đối lưu
Nhiệt độ gia nhiệt	Nhiệt độ thường~300℃
Phạm vi gia nhiệt	W250xD340xH40 (mm)，Trên mặt bảng mạch 30mm
Làm mát	Làm mát tự nhiên và dựa vào lượng khí bơm vào.
